如何判斷mos管工作狀態

MOS管的工作狀態一共有兩種：增強型和耗盡型兩類又有N溝道和P溝道之分。

MOS管是金屬、氧化物、半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)、半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。



如何判斷mos管工作狀態-N溝道增強型MOS場效應管

1. V_GS對I_D及溝道的控制作用

① V_GS=0 的情況

從圖1(a)可以看出，增強型MOS管的漏極D和源極S之間有兩個背靠背的PN結。當柵——源電壓V_GS=0時，即使加上漏——源電壓V_DS，而且不論V_DS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流I_D≈0。

② V_GS>0 的情況

若V_GS＞0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。

排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。

2. 導電溝道的形成：

當V_GS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，如圖1(b)所示。V_GS增加時，吸引到P襯底表面層的電子就增多，當V_GS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖1(c)所示。V_GS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。

開始形成溝道時的柵——源極電壓稱為開啟電壓，用V_T表示。

上面討論的N溝道MOS管在V_GS＜V_T時，不能形成導電溝道，管子處于截止?fàn)顟B(tài)。只有當V_GS≥V_T時，才有溝道形成。這種必須在V_GS≥V_T時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓V_DS，就有漏極電流產生。


V_DS對I_D的影響

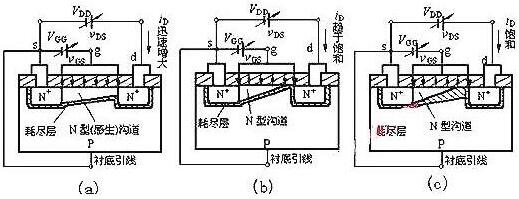

如圖所示，當V_GS>V_T且為一確定值時，漏——源電壓V_DS對導電溝道及電流I_D的影響與結型場效應管相似。

漏極電流ID沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等，靠近源極一端的電壓最大，這里溝道最厚，而漏極一端電壓最小，其值為V_GD=V_GS－V_DS，因而這里溝道最薄。但當V_DS較?。╒_DS）

隨著V_DS的增大，靠近漏極的溝道越來越薄，當V_DS增加到使V_GD=V_GS－V_DS=V_T(或V_DS=V_GS－V_T)時，溝道在漏極一端出現預夾斷，如圖2(b)所示。再繼續增大V_DS，夾斷點將向源極方向移動，如圖2(c)所示。由于V_DS的增加部分幾乎全部降落在夾斷區，故I_D幾乎不隨V_DS增大而增加，管子進入飽和區，I_D幾乎僅由V_GS決定。


如何判斷mos管工作狀態-N溝道增強型MOS場效應管

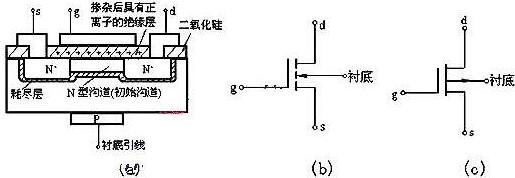

（1）結構：N溝道耗盡型MOS管與N溝道增強型MOS管基本相似。


（2）區別：耗盡型MOS管在V_GS=0時，漏——源極間已有導電溝道產生，而增強型MOS管要在V_GS≥V_T時才出現導電溝道。

（3）原因：制造N溝道耗盡型MOS管時，在SiO2絕緣層中摻入了大量的堿金屬正離子Na+或K+(制造P溝道耗盡型MOS管時摻入負離子)，如圖1(a)所示，因此即使V_GS=0時，在這些正離子產生的電場作用下，漏——源極間的P型襯底表面也能感應生成N溝道(稱為初始溝道)，只要加上正向電壓V_DS，就有電流I_D。


如果加上正的V_GS，柵極與N溝道間的電場將在溝道中吸引來更多的電子，溝道加寬，溝道電阻變小，I_D增大。反之V_GS為負時，溝道中感應的電子減少，溝道變窄，溝道電阻變大，I_D減小。當V_GS負向增加到某一數值時，導電溝道消失，I_D趨于零，管子截止，故稱為耗盡型。溝道消失時的柵－源電壓稱為夾斷電壓，仍用VP表示。與N溝道結型場效應管相同，N溝道耗盡型MOS管的夾斷電壓VP也為負值，但是，前者只能在V_GS<0的情況下工作。而后者在V_GS=0，V_GS>0。


N溝道增強型MOS管MOS管曲線和電流方程


輸出特性曲線

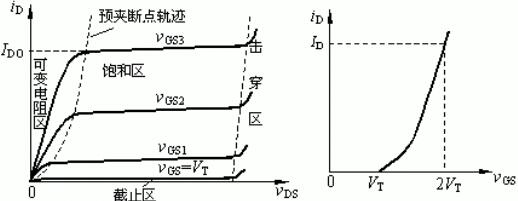

N溝道增強型MOS管的輸出特性曲線如圖1(a)所示。與結型場效應管一樣,其輸出特性曲線也可分為可變電阻區、飽和區、截止區和擊穿區幾部分。轉移特性曲線

轉移特性曲線如圖1(b)所示,由于場效應管作放大器件使用時是工作在飽和區(恒流區),此時iD幾乎不隨vDS而變化,即不同的vDS所對應的轉移特性曲線幾乎是重合的,所以可用V_DS大于某一數值(V_DS＞V_GS-V_T)后的一條轉移特性曲線代替飽和區的所有轉移特性曲線.?I_D與V_GS的近似關系。

與結型場效應管相類似。在飽和區內,I_D與V_GS的近似關系式為:

式中IDO是V_GS=2V_T時的漏極電流I_D

P溝道耗盡型MOS管

P溝道MOSFET的工作原理與N溝道MOSFET完全相同，只不過導電的載流子不同，供電電壓極性不同而已。這如同雙極型三極管有NPN型和PNP型一樣。
