查看：2553MOSFET的柵極驅動過程，可以簡單的理解為驅動源對MOSFET的輸入電容（主要是柵源極電容CGS）的充放電過程；當CGS達到門檻電壓之后， MOSFET就會進入開通狀態；當MOSFET開通后，VDS開始下降，ID開始上升，此時MOSFET進入飽和區；但由于米勒效應，VGS會持續一段時間不再上升，此時Id已經達到最大，而VDS還在繼續下降，直到米勒電容充滿電，VGS又上升到驅動電壓的值，此時MOSFET進入電阻區，此時VDS徹底降下來，開通結束。
由于米勒電容阻止了VGS的上升，從而也就阻止了Vds的下降，這樣就會使損耗的時間加長。（VGS上升，則導通電阻下降，從而VDS下降）
米勒效應在MOS驅動中臭名昭著，他是由MOS管的米勒電容引發的米勒效應，在MOS管開通過程中，GS電壓上升到某一電壓值后GS電壓有一段穩定值，過后GS電壓又開始上升直至完全導通。為什么會有穩定值這段呢？因為，在MOS開通前，D極電壓大于G極電壓，MOS寄生電容CGD儲存的電量需要在其導通時注入G極與其中的電荷中和，因MOS完全導通后G極電壓大于D極電壓。米勒效應會嚴重增加MOS的開通損耗。（MOS管不能很快得進入開關狀態）
所以就出現了所謂的圖騰驅動！！選擇MOS時，CGD越小開通損耗就越小。米勒效應不可能完全消失。
用用示波器測量GS電壓，可以看到在電壓上升過程中有一個平臺或凹坑，這就是米勒平臺。
米勒平臺形成的詳細過程
米勒效應指在MOS管開通過程會產生米勒平臺，原理如下。
理論上驅動電路在G級和S級之間加足夠大的電容可以消除米勒效應。但此時開關時間會拖的很長。一般推薦值加0.1 CIESS的電容值是有好處的。

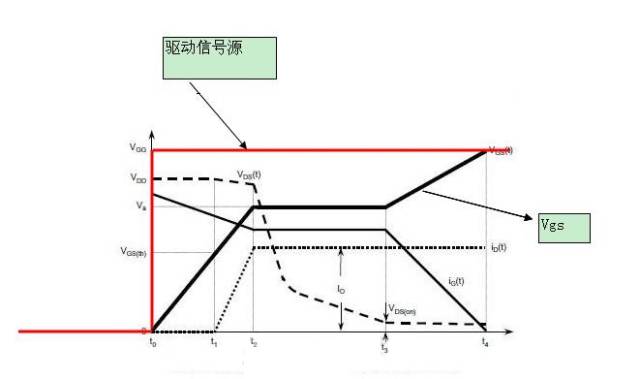

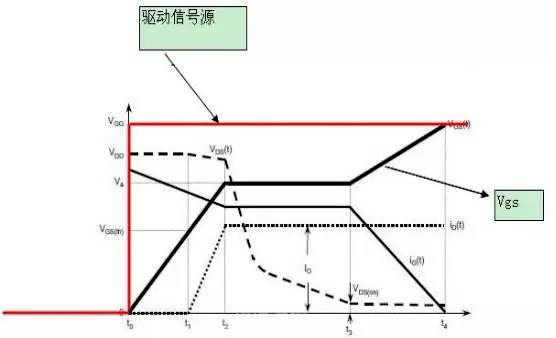

下圖中粗黑線中那個平緩部分就是米勒平臺。

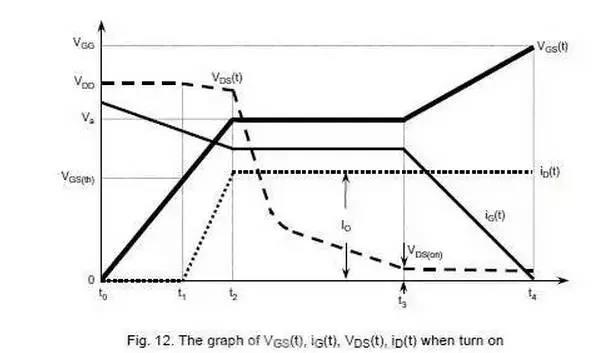

刪荷系數的這張圖 在第一個轉折點處：VDS開始導通。VDS的變化通過CGD和驅動源的內阻形成一個微分。因為VDS近似線性下降，線性的微分是個常數，從而在VGS處產生一個平臺。
米勒平臺是由于MOS的GD兩端的電容引起的，即MOS datasheet里的CRSS 。
這個過程是給CGD充電，所以VGS變化很小，當CGD充到VGS水平的時候，VGS才開始繼續上升。
CGD在mos剛開通的時候，通過MOS快速放電，然后被驅動電壓反向充電，分擔了驅動電流，使得CGS上的電壓上升變緩，出現平臺。

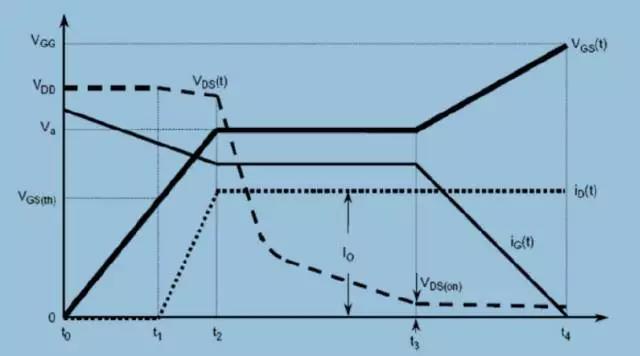

t0~t1: VGS from 0 to VTHMosfet沒通電流由寄生二極管Df
t1~t2: VGS from VTH to Va ID
t2~t3: VDS下降.引起電流繼續通過CGD. VDD越高越需要的時間越長
IG為驅動電流
開始降的比較快.當VDG接近為零時,CGD增加直到VDG變負,CGD增加到最大IG下降變慢
t3~t4: MOSFET 完全導通,運行在電阻區VGS繼續上升到VGG
平臺后期，VGS繼續增大，IDS是變化很小，那是因為MOS飽和了，但是，從樓主的圖中，這個平臺還是有一段長度的
這個平臺期間，可以認為是MOS 正處在放大期
前一個拐點前：MOS 截止期，此時CGS充電，VGS向VTH逼進
前一個拐點處：MOS 正式進入放大期
后一個拐點處：MOS 正式退出放大期，開始進入飽和期
當斜率為dt 的電壓V施加到電容C上時(如驅動器的輸出電壓)，將會增大電容內的電流：
I=C×dV/dt （1）

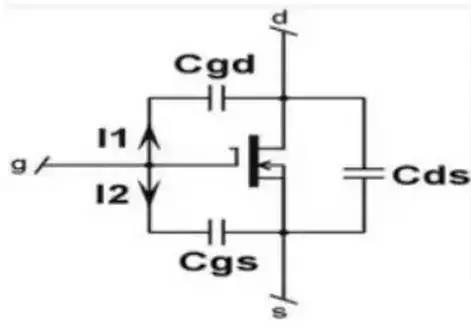

因此，向MOSFET施加電壓時，將產生輸入電流IGATE = I1 + I2，如下圖所示
在右側電壓節點上利用式(1)，可得到：
I1=CGD×d(VGS-VDS)/dt=CGD×(dVgs/dt-dVds/dt) （2）
I2=CGS×d(VGS/dt) （3）
如果在MOSFET上施加?xùn)?源電壓Vgs，其漏-源電壓Vds 就會下降(即使是呈非線性下降)。因此，可以將連接這兩個電壓的負增益定義為：
Av=- VDS/VGS （4）
將式(4)代入式(2)中，可得：
I1=CGD×（1+Av）dVgs/dt （5）
在轉換(導通或關斷)過程中，柵-源極的總等效電容Ceq為：
IGATE=I1+I2=(CGD×(1+Av)+CGS)×dVgs/dt=Ceq×dVgs/dt （6）
式中(1+Av)這一項被稱作米勒效應，它描述了電子器件中輸出和輸入之間的電容反饋。當柵-漏電壓接近于零時，將會產生米勒效應。
CDS分流最厲害的階段是在放大區。為啥？ 因為這個階段Vd變化最劇烈。平臺恰恰是在這個階段形成。你可認為：門電流IGATE完全被CDS吸走，而沒有電流流向CGS
注意數據手冊中的表示方法：
CISS=CGS+CGD
COSS=CDS+CGD
CRSS=CGD
