查看：10239COOLMOS也就是super junction MOS由于大家習慣沿用了英飛凌的叫法，所以一直叫COOLMOS，也叫超結MOS。
（以下文字參考西安芯派電子上海研發中心劉博士的論文及相關網絡資料）
1988 年，飛利浦美國公司的 D.J.Coe 申請了編號為 US Pat:4754310 的美國專利，第一次提出了在 LDMOS 結構的基礎上，采用 pn 交替結構來取代原來單一淡濃度摻雜的漂移區，有效較低導通電阻的同時保持器件耐壓的方法來實現真正意義上的超結器件。如圖一所示，在原先傳統 LDMOS的漂移區中，通過 pn 交替的結構來代替單一淡濃度摻雜的漂移區，LDMOS 的漏端為高濃度摻雜的n+區域，它直接連接到 pn 交替的漂移區。
構示意圖.jpg)
合緩沖結構示意圖.jpg)
復合緩沖層結構示意圖
兩年后，即 1995 年，西門子公司的 J.Tihanyi 也申請了編號為 US Pat:5216275 的專利，提出了和陳星弼教授類似的思路和應用方案。Tihanyi 的專利結構見圖三，其同樣是采用 pn 交替摻雜的結構在替代傳統功率 MOS 器件中單一摻雜的漂移層。
示意圖.jpg)
Tihanyi 專利超結示意圖
這三份專利提出了一種全新的思路，新的器件結構使陷入硅限瓶頸的人們?yōu)橹駣^。在這之后，人們基于此前這三人的思路和理論推導，對基于此方向的新型高壓器件進行了深入的研究和開發。1997年，隨著研究的深入， Tatsuhiko 等人正式提出了―超結理論（Superjunction Theory）的概念。Tatsuhiko 等人將之前的研究進行了總結和歸納。從此之后，超結理論得到了廣泛的引用和流程，被眾多研究人員所接受，并不斷得到新的研究成果。超結理論提出后，針對超結 MOS 器件的研究隨之在世界范圍內展開。在 1998 年，英飛凌公司正式宣布世界上第一代產品級的新型超結 MOSFET 器件誕生，并稱之為COOLMOS。自此超結MOSFET慢慢的走入了我們電源工程師的視野。隨著超結MOSFET的推廣，國內的國內的眾多企業也推出了自己的超結產品，如南方芯源微科技有限公司在2012年成功的推出了自己一些列的超結產品，并應用到眾多的企業中去。
2. SJ_MOS與VDMOS的結構差異

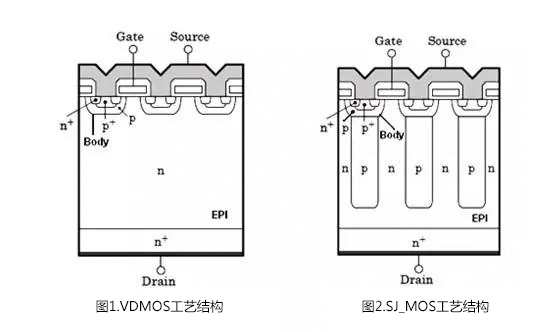

為了克服傳統MOS導通電阻與擊穿電壓之間的矛盾，一些人在VDMOS基礎上提出了一種新型的理想器件結構，既我們所說的超結MOS，超結MOS的結構如圖2所示，其由一些列的P型和N型半導體薄層交替排列組成。在截止態時，由于P型和N型層中的耗盡區電場產生相互補償效應，使P型和N型層的摻雜濃度可以做的很高而不會引起器件擊穿電壓的下降。導通時，這種高濃度的摻雜可以使其導通電阻顯著下降，大約有兩個數量級。因?yàn)檫@種特殊的結構，使得超結MOS的性能優于傳統的VDMOS.如下表中芯派電子的超結MOS與平面MOS部分參數比對可知，超結MOS器件參數優于平面MOS。
對于常規VDMOS器件結構， Rdson與BV這一對矛盾關系，要想提高BV，都是從減小EPI參雜濃度著手，但是外延層又是正向電流流通的通道，EPI參雜濃度減小了，電阻必然變大，Rdson就大了。Rdson直接決定著MOSFET單體的損耗大小。所以對于普通VDMOS，兩者矛盾不可調和，這就是常規VDMOS的局限性。 但是對于超結MOS，這個矛盾就不那么明顯了。通過設置一個深入EPI的的P區，大大提高了BV，同時對Rdson上不產生影響。對于常規VDMOS，反向耐壓，主要靠的是N型EPI與body區界面的PN結，對于一個PN結，耐壓時主要靠的是耗盡區承受，耗盡區內的電場大小、耗盡區擴展的寬度的面積。常規VDSMO，P body濃度要大于N EPI，大家也應該清楚，PN結耗盡區主要向低參雜一側擴散，所以此結構下，P body區域一側，耗盡區擴展很小，基本對承壓沒有多大貢獻，承壓主要是P body－－N EPI在N型的一側區域，這個區域的電場強度是逐漸變化的，越是靠近PN結面，電場強度E越大。對于COOLMOS結構，由于設置了相對P body濃度低一些的P region區域，所以P區一側的耗盡區會大大擴展，并且這個區域深入EPI中，造成了PN結兩側都能承受大的電壓，換句話說，就是把峰值電場Ec由靠近器件表面，向器件內部深入的區域移動了。
3. COLLMOS在電源上應用的優點總結
4. COLLMOS系統應用可能會出現的問題
